¶ LTE KIT for ZPC100
4G 通信と SFP+ モジュールを同時に利用した場合、SFP+ モジュールが不安定になる現象が発生しています。調査完了まで販売を見合わせております。
ZPC100 で 4G LTE 通信を行うためのキットです。
- 4Gモジュール Quectel EC25-J x 1枚
- アンテナ YE001BA x 2本
- SMA-IPEXケーブル (20cm) x 2本
- SMA端子固定金具 (歯つきワッシャー,スプリングワッシャー, ナット）x 2セット
¶ 4Gモジュール Quectel EC25-J
¶ 諸元
- 対応バンド
- 4G (FDD-LTE): B1/B3/B8/B18/B19/B26
- 4G (TD-LTE): B41
- 3G (W-CDMA): Band I/VI/VIII/XIX
- 2G (GSM): 非対応
- GNSS: GPS/GLONASS/Beidu/Galileo/みちびき
- IOT (相互接続性検証) 完了済みキャリア: NTTドコモ, KDDI, ソフトバンク
- 技術基準適合証明/工事設計認証: あり
- 最大通信速度 (規格値)
- 4G (FDD-LTE): 150Mbps (下り)、50Mbps (上り)
- 4G (TD-LTE): 130Mbps (下り)、30Mbps (上り)
- 3G+ (HSPA): 42Mbps (下り)、5.76Mbps (上り)
- 3G (UMTS): 384kbps (下り/上り)
- インタフェース: Mini PCI Express
スペックシート と ハードウェアデザインガイド もご覧ください。
¶ ATコマンド
リファレンス
ttyUSB2 は他のポートの可能性もあります。 lsusb で確認するか、AT とコマンドを送出して OK が返ってくるかを確認してください。
# cu が利用可能な場合
cu -l /dev/ttyUSB2
# cu が利用できない場合
## コマンドの実行結果を流しておく
sudo cat /dev/ttyUSB2
## もう１枚ターミナルを開き、コマンドを実行する (ダブルクオートは \" とすることに注意)
sudo bash -c "echo -e 'AT+QNWINFO\r' > /dev/ttyUSB2"
¶ ステータス
# 現在の周波数帯を確認
AT+QNWINFO
+QNWINFO: "FDD LTE","44051","LTE BAND 3",1300
# 電波の状況を確認
AT+QCSQ
+QCSQ: "LTE",57,-84,192,-13
RSSI, RSRP, SINR, RSRQ の順に出力されます。
# 周囲のセル情報を取得
AT +QENG="neighbourcell
+QENG: "neighbourcell intra","LTE",38950,276,-3,-88,-65,0,37,7,16,6,44
+QENG: "neighbourcell inter","LTE",39148,-,-,-,-,-,37,0,30,7,-,-,-,-
+QENG: "neighbourcell inter","LTE",37900,-,-,-,-,-,0,0,30,6,-,-,-,-
EARFCN, セルID, RSRQ, RSRP, RSSI, SINR の順に出力されます。
詳細はリファレンスを参照ください。 Linux の modem-manager のほうが読みやすい出力を得られます。
$ sudo modem-manager.qmicli -d /dev/cdc-wdm1 -p --nas-get-cell-location-info
[/dev/cdc-wdm1] Successfully got cell location info
Intrafrequency LTE Info
UE In Idle: 'no'
PLMN: '44051'
Tracking Area Code: '42758'
Global Cell ID: '201428234'
EUTRA Absolute RF Channel Number: '100' (E-UTRA band 1: 2100)
Serving Cell ID: '177'
Cell [0]:
Physical Cell ID: '177'
RSRQ: '-8.5' dB
RSRP: '-92.6' dBm
RSSI: '-63.4' dBm
Cell [1]:
Physical Cell ID: '220'
RSRQ: '-14.8' dB
RSRP: '-101.8' dBm
RSSI: '-73.7' dBm
Cell [2]:
Physical Cell ID: '179'
RSRQ: '-17.8' dB
RSRP: '-105.5' dBm
RSSI: '-73.7' dBm
Interfrequency LTE Info
UE In Idle: 'no'
LTE Info Neighboring GSM
UE In Idle: 'no'
LTE Info Neighboring WCDMA
UE In Idle: 'no'
LTE Timing Advance: '0' us
¶ バンド固定
LTE のバンドはビットマスクで定義されています。
- 0x1: B1 (2GHz. docomo/KDDI/SBM)
- 0x4: B3 (1.7GHz. docomo/KDDI/SBM)
- 0x80: B8 (900MHz. SBM)
- 0x20000: B18 (800MHz. docomo)
- 0x40000: B19 (800MHz. KDDI)
- 0x2000000: B26 (800MHz, docomo/KDDI ※MFBI)
- 0x10000000000: B41 (2.5GHz、KDDI/SBM)
例えば B19 だけを受信したい場合は 0x40000 で B1, B3, B19 を受信したい場合は 0x1 + 0x4 + 0x40000 = 0x40005 となります。
出荷時は B1+B3+B8+B18+B19+B26+B41 で 0x10002060085 になっています。
# 現在のバンド対応状況を確認する。W-CDMA, LTE, GSM の順。
AT+QCFG="band"?
+QCFG: "band",0x9d0,0x10002060085,0x0
# B1, B3, B19 のみ受信する場合。
# W-CDMA, LTE, GSM の各引数につづけて最後に `,1` をつけると再起動後も保持される
AT+QCFG="band",9d0,40005,0,1
OK
# 更新されたことを確認
AT+QCFG="band"?
+QCFG: "band",0x9d0,0x40005,0x0
設定したバンドは即座に反映されます。
¶ 出力制限
LTE の最大出力は 23dBm ですが、これを下げることができます。(Power back-off)
0 (デフォルト値) が 23dBm (200mW) で、1 増やすごとに 1dBm ずつ減ります。
例えば 3 では 20dBm (100mW)、6 では 17dBm (50mW) になります。
# 現在の QSAR (出力上限) を確認: 23-0 = 23dBm
AT+QSAR?
+QSAR: 0
# 出力上限の変更: QSAR = 6 (17dBm)。最後に `,1` をつけると再起動後も保持される
AT+QSAR=6,1
OK
# 更新されたことを確認。
AT+QSAR?
+QSAR: 6

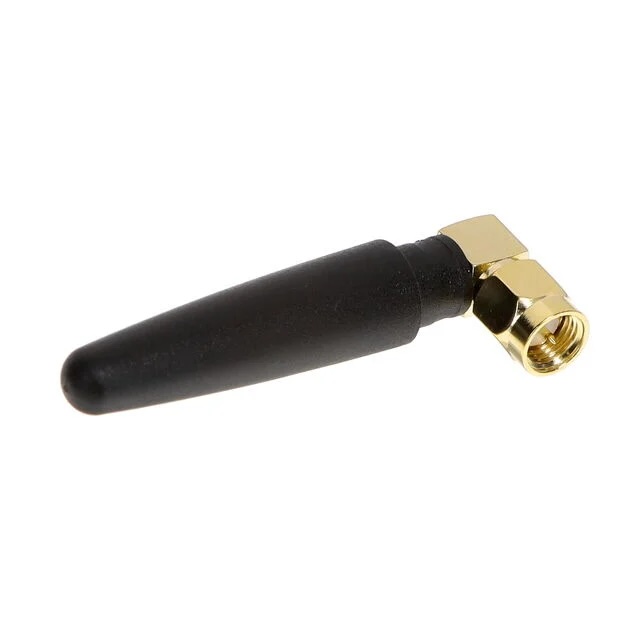

¶ アンテナ YE0011BA
19インチラックなど金属筐体内にマウントした機器にこのアンテナを取り付けた場合、SFP+ モジュールに電波干渉する可能性があります。本事象が発生した場合は ZUNDA までお問い合わせください。
アンテナの同軸ケーブルを SMA 端子に固定する際の推奨トルクは 3 in-lb ～ 5 in-lb（約 0.34 N·m ～ 0.56 N·m）です。
¶ SMA-IPEXケーブル
φ1.13mm のものです。

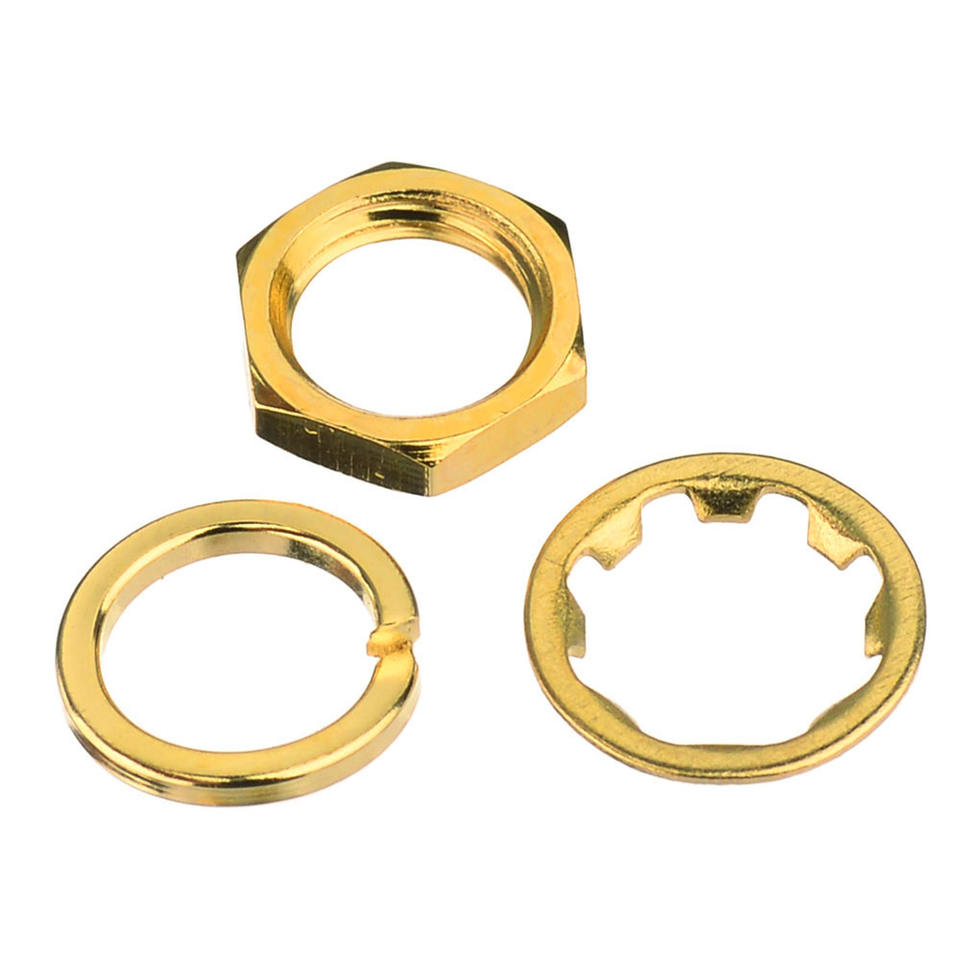

¶ SMA端子固定金具
以下の順番で装着します
- コネクター (SMAパネルマウントコネクタ)
- パネル
- 歯つきワッシャー: 歯をパネル側に
- スプリングワッシャー
- ナット
ナットを締め付けるトルクは5 in-lb ～ 8 in-lb （約 0.56 N·m ～ 0.90 N·m）です。
SMAパネルマウントコネクタは回転しやすいため、後ろからスパナ (5mm) を当ててください。
